Hydraulcylindrar - Svetsade
Hydraulcylindrar - Svetsade

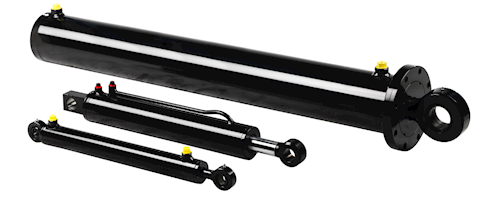

Lalmek Hydraulics har ett standardsortiment av svetsade hydraulcylindrar som sträcker sig från cylinderrörsdiameter 25 till 100 mm och tryckkraft från 1 till 15 ton vid 200 bar. Andra storlekar kan givetvis tas fram på begäran.
Hydraulcylindrarna levereras med en rad olika infästningsmöjligheter i både kolvstångsände och cylindergavel, såsom ledlager, in eller utvändig gänga eller flänsmontage.
Hydraulcylindrarna ytbehandlas som standard med svart våtlack, men kan även fås våtlackerade i önskad kulör eller i rostfritt utförande.
| Kolvstång Ø | C/C+slaglängd | A+slaglängd | Diø | E | R | A1 | A2 | B | Cø | D | F | G | H | Iø | J-min | K | K1 | L | M | N | O | P | Qø | RH | RL1 | RL2 | Sø | Tø | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Cylinder Ø25 | 16 | 130 | 71 | 12 | 16 | G1/4" | 20 | 11,5 | 20 | 32 | 10 | 10 | 50 | 70 | 12 | 45 | 20 | 48 | 10 | 10 | 20 | 8 | M10 | 75 | 17,5 | 45 | 90 | 9 (4x) | |
| Cylinder Ø40 | 20/25 | 158 | 91,5 | 20 | 20 | G1/4" | 29 | 10 | 29 | 50 | 16 | 15 | 65 | 95 | 25 | 60 | 30 | 65 | 12 | 10 | 35 | 8 | M12 | 109 | 18,5 | 43 | 105 | 13 (4x) | |
| Cylinder Ø50 | 25/32 | 197 | 111 | 25 | 25 | G3/8" | 35,5 | 15 | 35,5 | 60 | 20 | 20 | 75 | 115 | 30 | 68 | 35 | 75 | 12 | 12 | 45 | 8 | M18 | 128 | 25 | 52 | 105 | 13 (4x) | |
| Cylinder Ø63 | 32/40 | 217 | 125 | 25 | 25 | G1/2" | 35,5 | 21 | 35,5 | 73 | 20 | 25 | 95 | 145 | 35 | 88 | 45 | 95 | 14 | 15 | 50 | 10 | M24x2 | 142 | 28 | 62 | 117 | 13 (4x) | |
| Cylinder Ø80 | 40/50 | 233 | 135 | 30 | 30 | G1/2" | 40 | 18 | 40 | 90 | 22 | 35 | 120 | 190 | 45 | 95 | 60 | 120 | 18 | 15 | 60 | 8 | M30x2 | 181 | 28 | 62 | 149 | 17 (6x) | |
| Cylinder Ø100 | 50/63 | 283 | 145 | 45 | 35 | G1/2" | 55 | 28 | 55 | 110 | 28 | 40 | 145 | 225 | 50 | 120 | 70 | 145 | 24 | 15 | 60 | 10 | M36x2 | 194 | 33 | 67 | 162 | 17 (6x) |
